煅燒氧化鋁、活性氧化鋁、氧化鋁微粉有什么不同特點(diǎn)？

首先是，氧化鋁、剛玉、紅寶石和藍(lán)寶石雖然名稱各異，其形態(tài)、硬度、性質(zhì)、用途也不相同，高低貴賤更是相距很遠(yuǎn)，但是它們的化學(xué)成份卻完全相同，都是氧化鋁．

一、氧化鋁微粉

-純凈的氧化鋁微粉是白色無定形粉末，密度在3.9-4.0g/cm3，熔點(diǎn)2050℃、沸點(diǎn)2980℃，不溶于水，氧化鋁微粉主要有α型和γ型兩種變體，工業(yè)上是從鋁土礦中提取生產(chǎn)的。

-鋁土礦（Al2O3·H2O和Al2O3·3H2O）是鋁在自然界存在的主要礦物，將其粉碎后用高溫氫氧化鈉溶液浸漬，獲得鋁酸鈉溶液，過濾去掉殘渣，將濾液降溫并加入氫氧化鋁晶體，經(jīng)長時間攪拌，鋁酸鈉溶液會分解析出氫氧化鋁沉淀，將沉淀分離出來洗凈，在950-1200℃的溫度下煅燒，就得到α氧化鋁粉末，母液可循環(huán)利用．此法由奧地利科學(xué)家拜耳（K．J．Bayer）在1888年發(fā)明，時至今日仍是工業(yè)生產(chǎn)氧化鋁的主要方法，人稱“拜耳法”．

-在α氧化鋁的晶格中，氧離子為六方緊密堆積，Al3+對稱地分布在氧離子圍成的八面體配位中心，晶格能很大，故熔點(diǎn)、沸點(diǎn)很高．α氧化鋁不溶于水和酸，工業(yè)上也稱鋁氧，是制金屬鋁的基本原料；也是用于制各種耐火磚、耐火坩堝、耐火管、耐高溫實(shí)驗(yàn)儀器；還可作研磨劑、阻燃劑、填充料等；高純的α氧化鋁還是生產(chǎn)人造剛玉、人造紅寶石和藍(lán)寶石的原料；還用于生產(chǎn)現(xiàn)代大規(guī)模集成電路的板基。

二、活性氧化鋁

-γ型氧化鋁是氫氧化鋁在140-150℃的低溫環(huán)境下脫水制得，工業(yè)上也叫活性氧化鋁、鋁膠．其結(jié)構(gòu)中氧離子近似為立方面心緊密堆積，Al3+不規(guī)則地分布在由氧離子圍成的八面體和四面體空隙之中．γ型氧化鋁不溶于水，能溶于強(qiáng)酸或強(qiáng)堿溶液，將它加熱至1200℃就全部轉(zhuǎn)化為α氧化鋁。γ型氧化鋁是一種多孔性物質(zhì)，每克的內(nèi)表面積高達(dá)數(shù)百平方米，活性高吸附能力強(qiáng)。工業(yè)品常為無色或微帶粉紅的圓柱型顆粒，耐壓性好．在石油煉制和石油化工中是常用的吸附劑、催化劑和催化劑載體；在工業(yè)上是變壓器油、透平油的脫酸劑，還用于色層分析；在實(shí)驗(yàn)室是中性強(qiáng)干燥劑，其干燥能力不亞于五氧化二磷，使用后在175℃以下加熱6-8h還能再生重復(fù)使用。目前世界上用拜耳法生產(chǎn)的氧化鋁要占到總產(chǎn)量的90％以上，氧化鋁大部分用于制金屬鋁，用作其它用途的不到10％。

三、煅燒氧化鋁

-煅燒氧化鋁也叫做α氧化鋁，自然界天然存在的α氧化鋁晶體叫做剛玉，常因含有不同的雜質(zhì)而呈現(xiàn)不同的顏色。剛玉一般呈帶藍(lán)或帶黃的灰色，有玻璃或金剛光澤，密度在3.9-4.1g/cm3，硬度8.8，僅次于金剛石和碳化硅，能耐高溫。

-因天然剛玉產(chǎn)量供不應(yīng)求，工業(yè)上常將純氧化鋁粉末在高溫電爐中燒結(jié)制成人造剛玉，也稱電熔剛玉?；蛘卟捎盟淼栏G、回轉(zhuǎn)窯煅燒制得的煅燒α氧化鋁，它能耐1800℃以上的高溫，是制造高級特殊耐火材料的原料，有高溫下機(jī)械強(qiáng)度大，抗熱震性好，抗侵蝕性強(qiáng)，熱膨脹系數(shù)小等特點(diǎn)，用于制火箭發(fā)動機(jī)燃燒室內(nèi)襯、噴咀，雷達(dá)天線保護(hù)罩，原子能反應(yīng)堆材料，高級高頻絕緣陶瓷，冶煉純金屬和合金的坩堝，高溫發(fā)熱原件，熱電偶保護(hù)管，各種高溫爐的爐襯等。人造剛玉還用于制精密儀表軸承和金屬絲的拉絲模具等 。

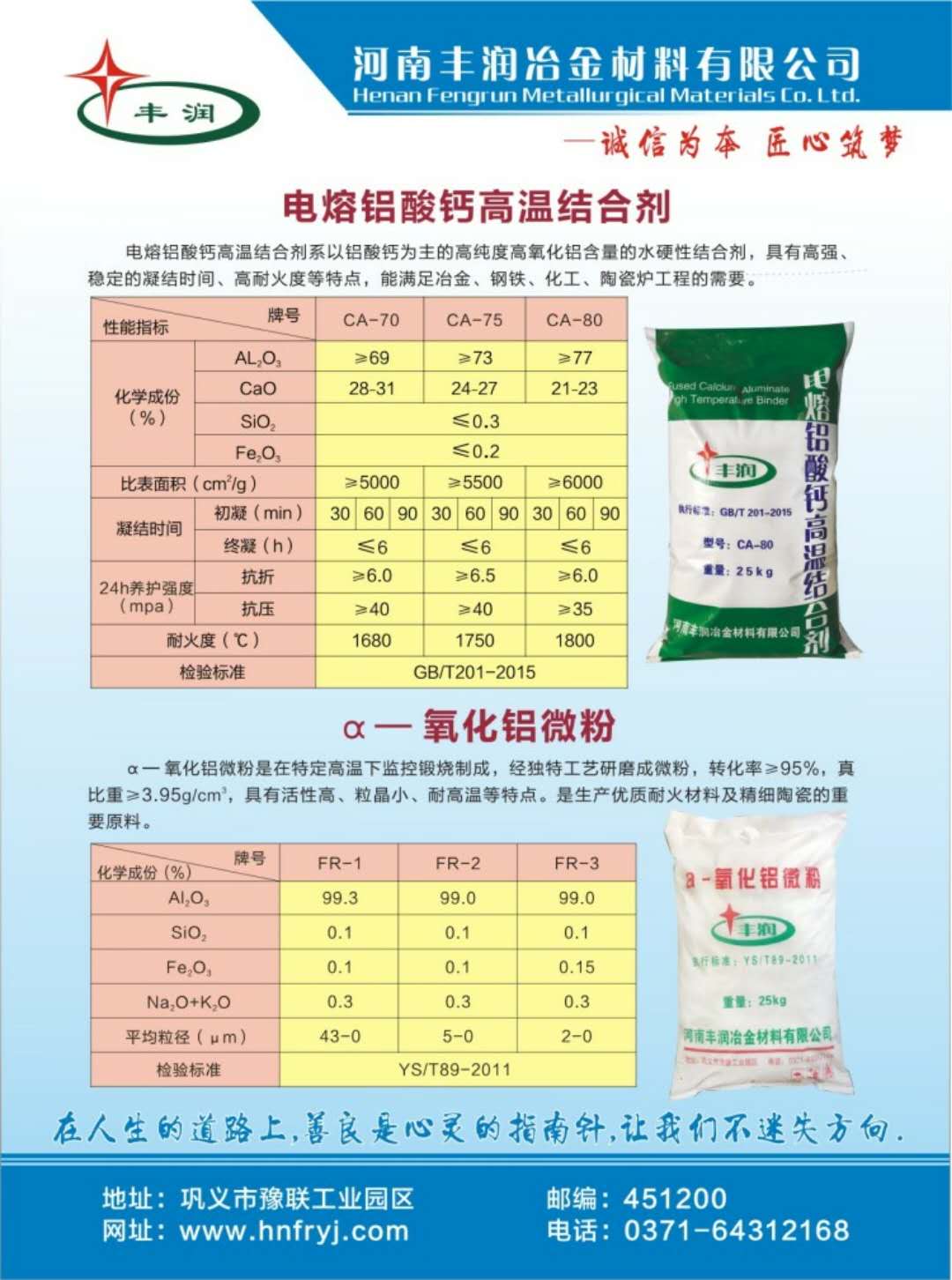

-以上信息由河南豐潤冶金材料有限公司整理提供，僅供參考。
