鋯剛玉

鋯剛玉簡介：
    豐潤牌鋯剛玉是以鋁、鋯材料為主，經(jīng)過2300℃的高溫冶煉，經(jīng)特殊加工并經(jīng)過巴馬克破碎形成，質(zhì)量優(yōu)質(zhì)，堅硬無比，結(jié)構(gòu)緊密，是鋼鐵行業(yè)及耐火行業(yè)的優(yōu)選材料，廣泛適用于耐火材料的不定型預(yù)制材料、澆注料、滑板水口以及生產(chǎn)制造鋼鐵行業(yè)連軋連鑄、水口、流道、玻璃爐窯等。

鋯剛玉的化學(xué)成份分類：
    鋯剛玉根據(jù)ZrO2的含量，一般有低鋯剛玉(ZrO2 10%~15%),中鋯剛玉(ZrO2 25%)和高鋯剛玉(ZrO2 40%)。鋯剛玉主晶相為α-Al2O3,次晶相為斜鋯石，還存在少量玻璃相。鋯剛玉質(zhì)地堅韌,結(jié)構(gòu)致密,強度高,熱震性好，一般呈灰褐色。

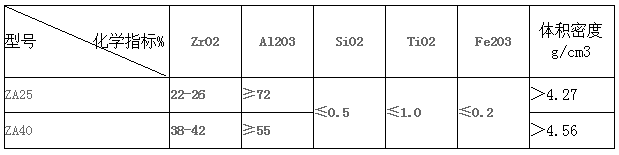

鋯剛玉指標(biāo)：

鋯剛玉生成機理 ：
    在鋯剛玉中，主要礦物相是α-Al2O3和α-Al2O3－ZrO2形成的共晶體。生產(chǎn)中α-Al2O3的熔點為2050℃，ZrO2的熔點為2650℃。在ZrO2含量為42.5％、溫度為1700℃時是α-Al2O3和ZrO2共晶點。在組成確定后，當(dāng)溫度在相應(yīng)組成液相線以上時，改變其溫度不會導(dǎo)致新相的出現(xiàn)。當(dāng)溫度降到相應(yīng)組分液相線上時，晶相開始析出，隨著晶相的析出，液相組成沿著液相線向共熔點方向變化。當(dāng)溫度達(dá)到共熔點時，按共熔點組成中的比例同時析出晶相α-Al2O3和ZrO2共熔相。

鋯剛玉用途：
    鋯剛玉耐熔體侵蝕性好，是一種高檔的耐火材料和磨料，可制造高性能的重負(fù)荷砂輪，對鋼件、鑄鐵件、耐熱鋼、以及各種合金材料有很好的磨削作用；另外，鋯剛玉還是一種高級耐火原料，是制作高性能的滑動水口及浸入式水口的理想材料 ，還可用于制作玻璃熔窯用鋯剛玉磚。
